Product

SI

웨이퍼의 외곽 테두리를 빈틈없이 감싸는 형태로 장착되어, 챔버 내부에 형성된 플라즈마 이온이 외부로 흩어지는 것을 방지하고 웨이퍼 표면으로 정확하게
집중될 수 있도록 유도합니다

SI Overview

Si는 반도체 산업에서 가장 널리 활용되는 핵심 소재로, 안정적인 전기적 특성과
우수한 가공성을 바탕으로 다양한 장비 구성품과 웨이퍼 제조에 사용됩니다.

건식 식각 공정에서도 뛰어난 공정 호환성과 설계 자유도를 제공하여, 복잡한 형상의 부품 제작에 적합한 소재입니다.

SI

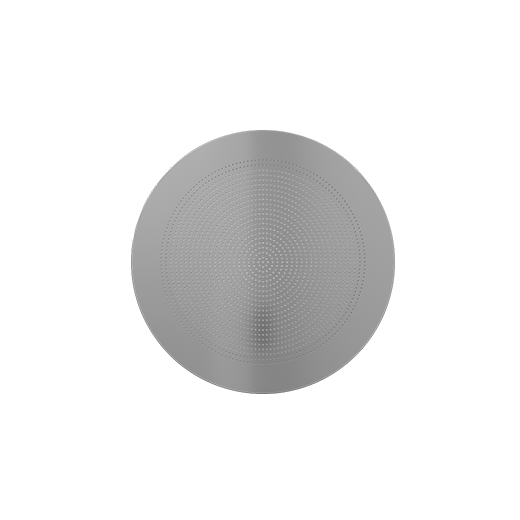

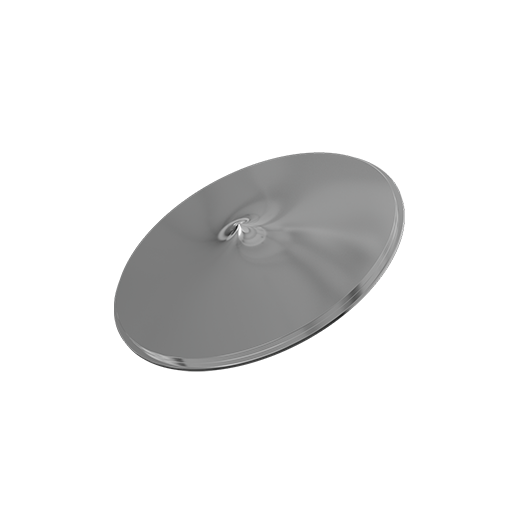

Electrode

식각 장비 챔버 상단에 위치한 이 부품은 미세 가스홀을 통해 반응성 가스를 웨이퍼 전면에 오차 없이 균일하게 분사합니다. 동시에 최적의 플라즈마 분포를 유도하여, 초미세 식각 공정에서 완벽한 공정 균일도를 구현하는 핵심 역할을 수행합니다.

Specification
항목 Electrode
적용 (Process) Etcher
소재 (Material) Single Crystal
제품 종류(Parts) Si Electrode
외경 (Size) Ø200 ~ 400 mm
저항 (Resistivity) Low: < 0.02 Ω·cm
Normal: 1~4 Ω·cm
High: 60~90 Ω·cm
가스 홀 (Gas Hole) Diameter 0.3~1.0mm
Roundness < 0.05mm
Concentricity < 0.05mm
표면 처리 (Surface Finish) Etching / Polishing / Lapping
외관 품질 (Appearance) Chipping / Scratch / Crack / Stain Free

공정

  • Step 01
    제품 공정 이미지
    Rotary
  • Step 02
    제품 공정 이미지
    CNC
  • Step 03
    제품 공정 이미지
    Drill
  • Step 04
    제품 공정 이미지
    Hole Etching
  • Step 05
    제품 공정 이미지
    MCT
  • Step 06
    제품 공정 이미지
    Etching
  • Step 07
    제품 공정 이미지
    Polishing or Lapping
  • Step 08
    제품 공정 이미지
    RCA Cleaning
  • Step 09
    제품 공정 이미지
    inspection
  • Step 10
    제품 공정 이미지
    Packaging

SI

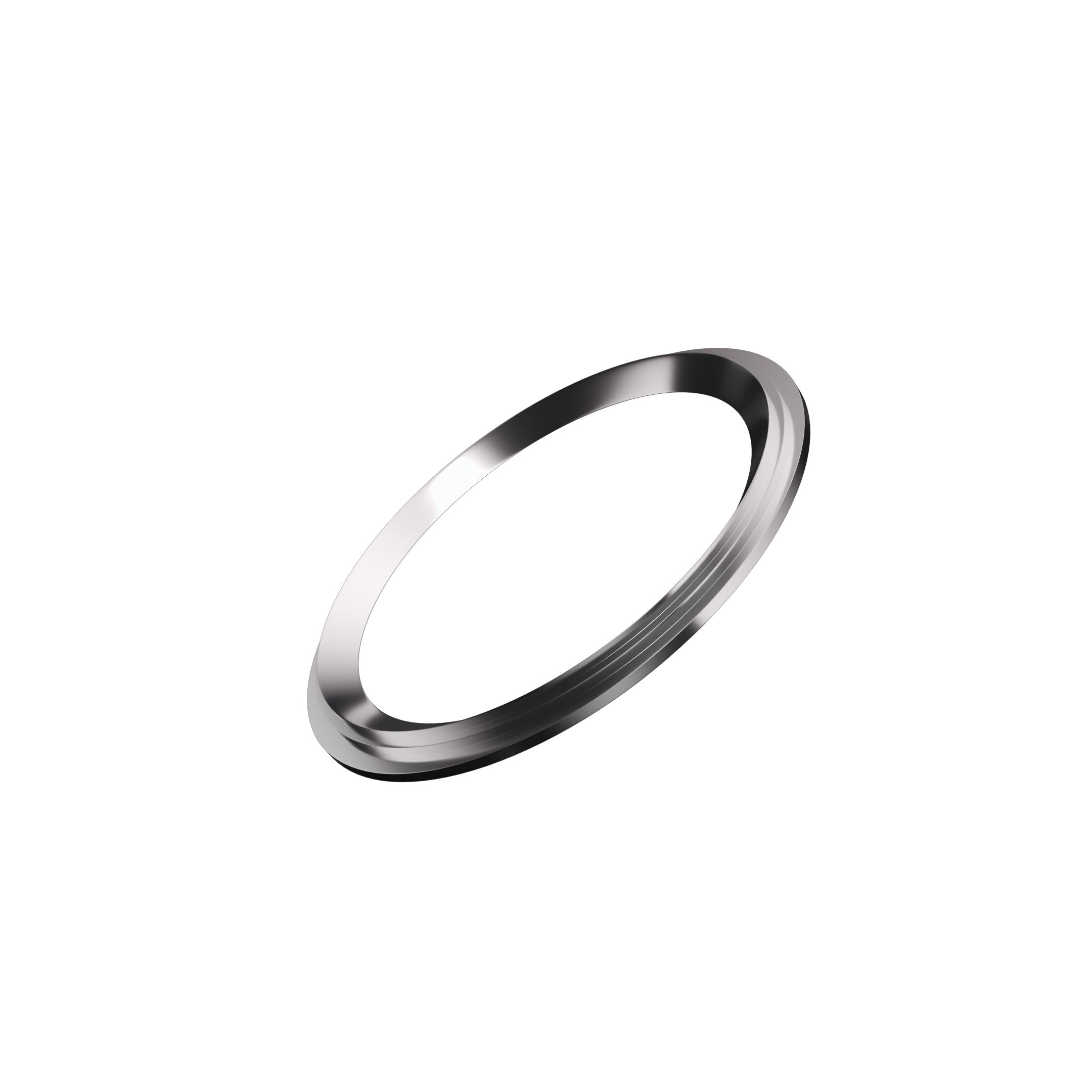

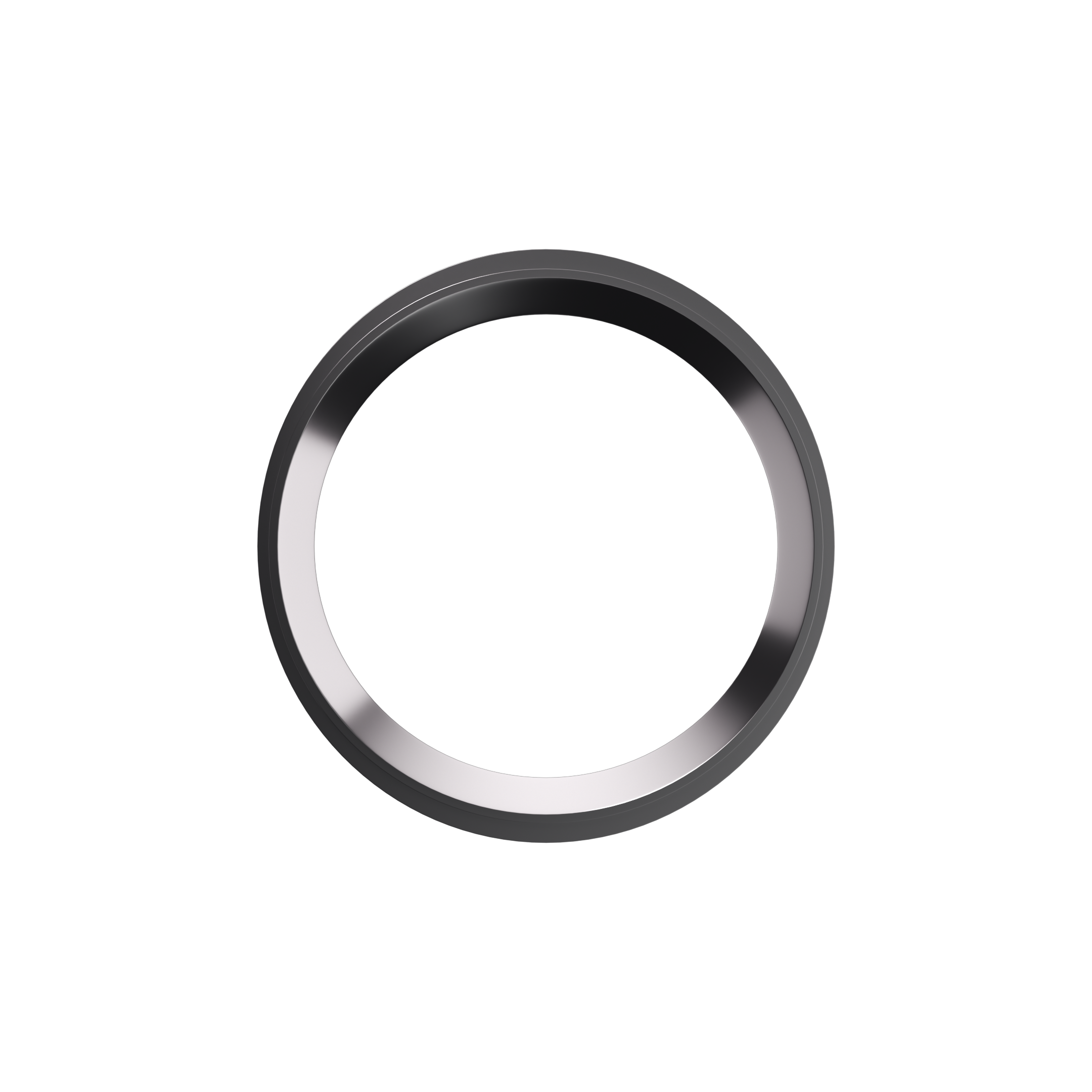

Ring

웨이퍼의 외곽 테두리를 빈틈없이 감싸는 형태로 장착되어, 챔버 내부에 형성된 플라즈마 이온이 외부로 흩어지는 것을 방지하고 웨이퍼 표면으로 정확하게 집중될 수 있도록 유도합니다.

Specification
항목 Ring
적용 (Process) Etcher
소재 (Material) Single Crystal / Poly Crystal
제품 종류(Parts) Focus Ring, Edge Ring, Insert Ring
외경 (Size) Ø200 ~ 600 mm
저항 (Resistivity) Low: < 0.02 Ω·cm
Normal: 1~4 Ω·cm
가스 홀 (Gas Hole) N/A
표면 처리 (Surface Finish) Polishing / Lapping / Grinding
외관 품질 (Appearance) Chipping / Scratch / Crack / Stain Free

공정

  • Step 01
    제품 공정 이미지
    Rotary
  • Step 02
    제품 공정 이미지
    CNC
  • Step 03
    제품 공정 이미지
    MCT
  • Step 04
    제품 공정 이미지
    Etching
  • Step 05
    제품 공정 이미지
    Polishing or Lapping
  • Step 06
    제품 공정 이미지
    RCA Cleaning
  • Step 07
    제품 공정 이미지
    inspection
  • Step 08
    제품 공정 이미지
    Packaging
